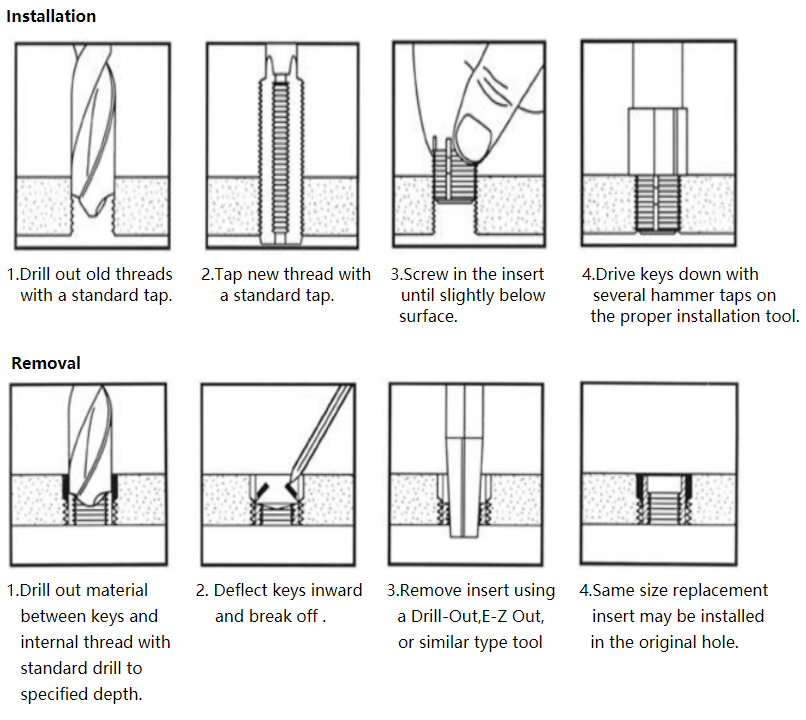

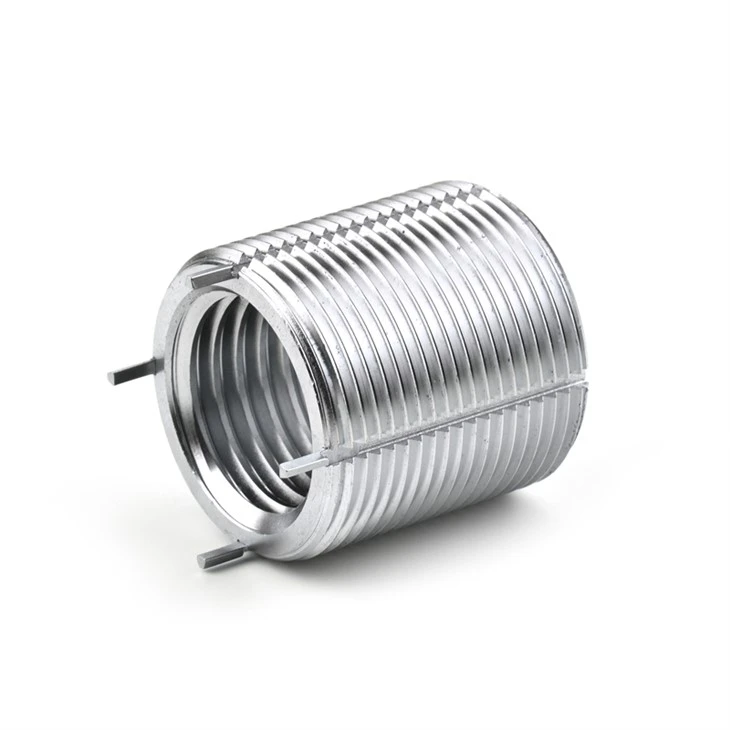

Hochleistungs-Gewindeeinsätze mit Schlüsselverriegelung in Acme-Qualität werden verwendet, um abisolierte, beschädigte oder abgenutzte Gewinde schnell zu reparieren. Gewindeeinsatzprodukte werden auch in der Erstausrüstung verwendet, wo sie Gewinde aus weichem Metall wie Magnesium oder Aluminium verstärken. Unsere Gewindeeinsätze sind einfach zu installieren und zu entfernen. Es sind keine Spezialbohrer, Gewindebohrer oder Vorwicklerwerkzeuge erforderlich. Die Schlüssel werden in die Gewinde des umgebenden Grundmaterials hineingetrieben, wodurch der Einsatz in seiner Position verriegelt wird.
Material: Aus Kohlenstoffstahl - C1215 oder gleichwertig
In Edelstahl - 303 oder gleichwertig
Schlüssel - 302 CRES oder gleichwertig
Finish : Kohlenstoffstahl - Zinkphosphat
Edelstahl - passiviert
Toleranzen : ± 0,010 Zoll oder ± 0,25 mm, sofern nicht anders angegeben.
Eigenschaften :
• Kein Abreißen
• Kein Vorwickler erforderlich
• Einfache Montage und Demontage
• Wird mit Standardbohrern und -gewindebohrern installiert
• Kann in vielen Materialarten verwendet werden
• Schlüssel bieten eine positive mechanische Verriegelung gegen Verdrehen
• Industrial Style-Einsätze können in großen Mengen oder als Kits erworben werden
Typische Anwendungen :
• Lastwagen, Wohnmobile
• Maschinen, Kleinmotoren
• Formen, Werkzeug und Matrize
• MRO-Aufgaben
Technische Parameter:
Hochleistungs - metrische Reihe | |||||||||||
ARTIKELNUMMER | EINFÜGEN | INSTALLATION | ENTFERNUNG | ||||||||
Kohlenstoff Stehlen |
Rostfrei Stehlen | Intern Faden Klasse 2B | Externe Gewinde (Mod.) Klasse 2A |
Länge | Installation Werkzeug Teilenummer |
Zapfhahn |
C'Sink -.000 | Thread Tap | Bohren | ||
Größe Klasse 2B | Mindest. Tiefe | Größe | Tiefe | ||||||||
25963 | 26363 | M 4x0.7 | M 8x1,25 | 8.0 | 24763 | 6.9 | 8.25 | M 8x1,25 | 9.5 | 5,50 | 4.00 |
25964 | 26364 | M 5x0,8 | M 10x1,25 | 10.0 | 24764 | 8.8 | 10.25 | M 10x1,25 | 12.5 | 7,50 | 4,75 |
25965 | 26365 | M 6x1,0 | M 12 x 1,25 | 12.0 | 24765 | 10.8 | 12.25 | M 12 x 1,25 | 14.5 | 9.50 | 4,75 |
25966 | 26366 | M 8x1,25 |
M 14 x 1,5 | 14,0 | 24766 | 12.8 | 14.25 | M 14 x 1,5 | 16.5 | 11.50 | 4,75 |
26166 | 26566 | M 8x1,0 | |||||||||
25967 | 26367 | M 10x1,5 |
M 16x1,5 |
16.0 |
24767 | 14,75 | 16,25 | M 16x1,5 | 18.5 | 13.50 | 4,75 |
26167 | 26567 | M 10x1,25 | |||||||||
23596 | 26369 | M 12 x 1,75 |
M 18 x 1,5 |
18.0 |
24769 | 16,75 | 18,25 | M 18 x 1,5 | 20.5 | 15.50 | 4,75 |
26169 | 26569 | M 12 x 1,25 | |||||||||
25970 | 26370 | M 14 x 2,0 |
M 20x1,5 |
20,0 |
24770 | 18,75 | 20,25 | M 20x1,5 | 22.5 | 17.50 | 4,75 |
26170 | 26570 | M 14 x 1,5 | |||||||||
25971 | 26371 | M 16x2,0 |
M 22 x 1,5 |
22,0 |
24771 | 20.5 | 22,25 | M 22 x 1,5 | 24.5 | 17,75 | 6.35 |
26171 | 26571 | M 16x1,5 | |||||||||
26172 | 26572 | M 18 x 1,5 | M 24x1,5 | 24.0 | 24772 | 22.5 | 24,25 | M 24x1,5 | 26.5 | 19,75 | 6.35 |
25973 | 26373 | M 20x2,5 |
M 30 x 2,0 |
30,0 |
24773 | 28,0 | 30,25 | M 30 x 2,0 | 34.5 | 25,75 | 6.35 |
26173 | 26573 | M 20x1,5 | |||||||||
26174 | 26574 | M 22 x 1,5 | M 32 x 2,0 | 32,0 | 24774 | 30,0 | 32,25 | M 32 x 2,0 | 36,5 | 27,75 | 6.35 |
25975 | 26375 | M 24x3,0 |
M 33 x 2,0 |
33,0 | 24775 | 31,0 | 33,25 | M 33 x 2,0 | 37.5 | 28,75 | 6.35 |
26175 | 26575 | M 24x2,0 | |||||||||
FQA
Q1: sie sind handelsunternehmen oder hersteller?
A1: wir sind hersteller seit 2004 in Shen zhen, China.
Q2: haben sie lager für artikel?
A2: ja, die meisten Artikel sind auf Lager für den Versand.
Q3: wie lange ist Ihre Lieferzeit?
A3: im Allgemeinen ist es 1 tag für lager artikel, 10-15 tage für benutzerdefinierte artikel oder große menge über 50000 stücke.
Q4: Können Sie Proben zur Verfügung stellen? ist es kostenlos oder extra?
A4: Ja, wir könnten die Probe kostenlos anbieten, zahlen aber nicht die Frachtkosten.
Q5. Was ist mit den Zahlungsbedingungen?
A5: Im Allgemeinen 100% T / T im Voraus vor shippment oder Massenproduktion und wir können entsprechend Ihrer Anforderung auch sich beraten.
Q6: was ist ihr vorteil?
A6: Die wettbewerbsfähigen Preise, schnelle Lieferung und hohe Qualität. verantwortungsbewusste mitarbeiter strikte toleranz, glatte oberfläche und langlebige leistung.
Q7: Was sind ihre bearbeitungsmaschinen?
A7: CNC-Fräsmaschinen, CNC-Drehmaschinen, Stanzmaschinen, Schleifmaschinen, Drehautomaten, Gewindeschneidmaschinen, Schleifmaschinen, Schneckenmaschinen, Schneidemaschinen und so weiter.
Q8: Wie kann die Qualität von Industrieteilen garantiert werden?
A8: Wir sind seit über 15 Jahren auf dem Gebiet der Verbindungselemente tätig und verfügen über umfassende Erfahrung. Und es gibt 5 kontrollen in der gesamten verarbeitung, wir haben IQC (eingehende qualitätskontrolle), IPQCS (in prozess qualitätskontrolle abschnitt), FQC (abschließende qualitätskontrolle) und OQC (ausgehende qualitätskontrolle), um jeden prozess von industriellen teilen zu kontrollieren Produktion.
